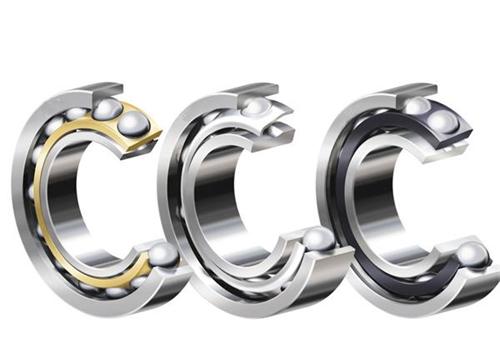

Подшипники шариковые радиально-упорные однорядные с разъемным наружным кольцом с четырехточечным контактом

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски;
α - угол контакта.

116256

116260

116264

116303

116304

116305

« Previous 1 … 4 5 6 7 8 … 11 Next »

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 2.
116204	-	20	47	14	1,5	0,13
116205	-	25	52	15	1,5	0,16
116206	-	30	62	16	1,5	0,24
116207	-	35	72	17	2,0	0,35
116208	-	40	80	18	2,0	0,45
116209	-	45	85	19	2,0	0,52
116210	-	50	90	20	2,0	0,59
116211	-	55	100	21	2,5	0,77
116212	-	60	110	22	2,5	0,99
116213	-	65	120	23	2,5	1,22
116214	-	70	125	24	2,5	1,32
116215	-	75	130	25	2,5	1,47
116216	-	80	140	26	3,0	1,84
116217	-	85	150	28	3,0	2,26
116218	-	90	160	30	3,0	2,75
116219	-	95	170	32	3,5	3,22
116220	-	100	180	34	3,5	4,03
116222	-	110	200	38	3,5	5,60
116224	-	120	215	40	3,5	6,94
116226	-	130	230	40	4,0	7,74
116228	-	140	250	42	4,0	9,84
116230	-	150	270	45	4,0	12,4
116232	-	160	290	48	4,0	15,4
116234	-	170	310	52	5,0	19,3
116236	-	180	320	52	5,0	20,4
116238	-	190	340	55	5,0	24,4
116240	-	200	360	58	5,0	29,0
116244	-	220	400	65	5,0	40,0
116248	-	240	440	72	5,0	54,1
116252	-	260	480	80	6,0	71,5
116256	-	280	500	80	6,0	75,5
116260	-	300	540	85	6,0	94,0
116264	-	320	580	92	6,0	118
Серия ширин 0, серия диаметров 3.
116303	-	17	47	14	1,5	0,14
116304	-	20	52	15	2,0	0,18
116305	-	25	62	17	2,0	0,29
116306	-	30	72	19	2,0	0,42
116307	-	35	80	21	2,5	0,57
116308	-	40	90	23	2,5	0,78
116309	-	45	100	25	2,5	1,04
116310	-	50	110	27	3,0	1,37
116311	-	55	120	29	3,0	1,74
116312	-	60	130	31	3,5	2,14
116313	-	65	140	33	3,5	2,71
116314	-	70	150	35	3,5	3,16
116315	-	75	160	37	3,5	3,88
116316	-	80	170	39	3,5	4,59
116317	-	85	180	41	4,0	5,47
116318	-	90	190	43	4,0	6,43
116320	-	100	215	47	4,0	9,30
116322	-	110	240	50	4,0	12,5
116324	-	120	260	55	4,0	16,0
116326	-	130	280	58	5,0	19,7
116328	-	140	300	62	5,0	24,0
116330	-	150	320	65	5,0	29,1
116332	-	160	340	68	5,0	34,3
116334	-	170	360	72	5,0	40,7
116336	-	180	380	75	5,0	46,8
116338	-	190	400	78	6,0	54,0
116340	-	200	420	80	6,0	61,0
116344	-	220	460	88	6,0	81,0
116348	-	240	500	95	6,0	103
116352	-	260	540	102	8,0	132
116356	-	280	580	108	8,0	157

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
