Подшипники шариковые радиально-упорные однорядные разъемные со съемным наружным кольцом с углом контакта α=12º

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски;
α - угол контакта.

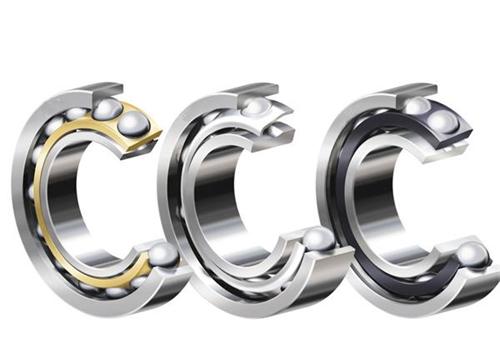

6016

6017К

6018

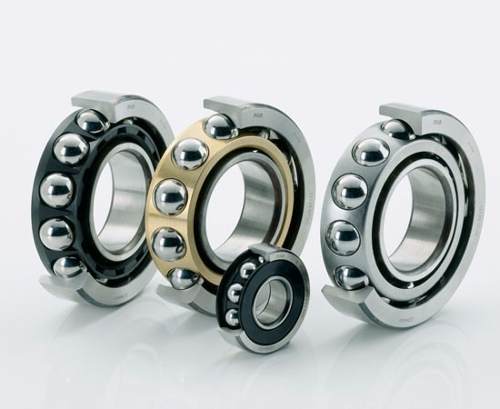

6019

6100

6101

1 2 3 … 5 Next »

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
6016	-	6	17	6	0,5	0,010
6017К	-	7	19	6	0,5	0,012
6018	708 CDGA/P4A	8	22	7	0,5	0,015
6019	709 CXGA/P4A	9	24	7	0,5	0,018
6100	7000 CXGA/P4A	10	26	8	0,5	0,020
6101	7001 CXGA/P4A	12	28	8	0,5	0,025
6102	7002 CXGA/P4A	15	32	9	0,5	0,030
6103	7003 CXGA/P4A	17	35	10	0,5	0,040
6104	7004 CXGA/P4A	20	42	12	1,0	0,070
Серия ширин 0, серия диаметров 2.
6023	-	3	10	4	0,3	0,002
6024	-	4	13	5	0,4	0,003
6025	-	5	16	5	0,5	0,005
6026	-	6	19	6	0,5	0,008
6027	-	7	22	7	0,5	0,013
6028К	-	8	24	8	0,5	0,018
6029	-	9	26	8	1,0	0,020
6200	7200 CXGA/P4A	10	30	9	1,0	0,030
Серия ширин 1, серия диаметров 9.
1006091	-	1	4	1,6	0,2	0,0001
1006092	-	2	6	2,3	0,3	0,0004
1006093	-	3	8	3	0,3	0,0007
1006094	-	4	11	4	0,3	0,0020
1006095	-	5	13	4	0,4	0,0025
1006096	-	6	15	5	0,4	0,0040
1006097	-	7	17	5	0,5	0,0050
1006098	-	8	19	6	0,5	0,0070
1006099	-	9	20	6	0,5	0,0080
1006900	71900 CXGA/P4A	10	22	6	0,5	0,0100

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
