Подшипники упорные роликовые конические одинарные

d - номинальный диаметр отверстия тугого кольца;
D - номинальный наружный диаметр свободного кольца;
D1 - номинальный диаметр отверстия свободного кольца;
T - номинальная высота подшипника;
r - номинальная координата монтажной фаски;

9019436

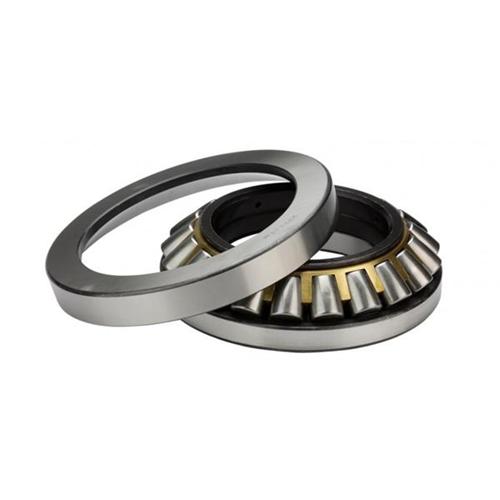

9019438

9019440

9019444

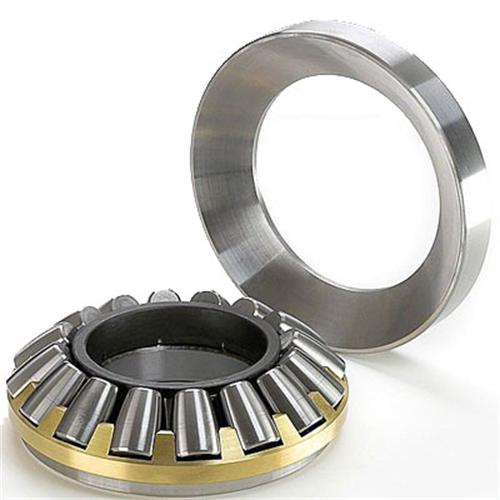

9019448

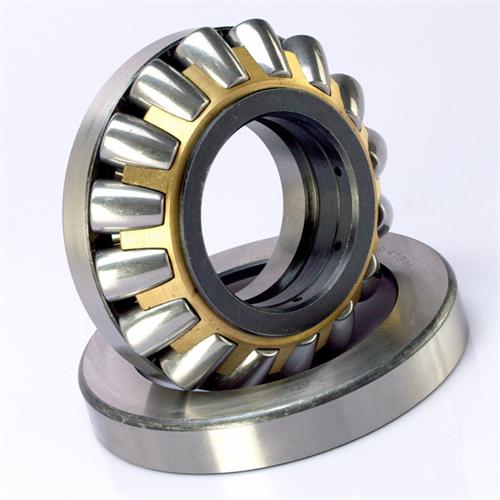

9019456

« Previous 1 2 3 Next »

Основные размеры подшипников
Обозначение		Размеры, мм					Масса, кг
по ГОСТу	международное	d	D	D1	T	r	Масса, кг
Серия ширин 0, серия диаметров 7.
19742	-	210	460	210	122	10	112
Серия ширин 9, серия диаметров 4.
9019424	-	120	250	120,2	78	5	20
9019426	-	130	270	130,3	85	5	-
9019428	-	140	280	140,3	85	5	-
9019430	-	150	300	150,3	90	5	-
9019432	-	160	320	160,3	95	6	-
9019434	-	170	340	170,3	103	6	-
9019436	-	180	360	180,3	109	6	55
9019438	-	190	380	190,3	115	6	-
9019440	-	200	400	200,3	122	6	-
9019444	-	220	420	220,3	122	8	-
9019448	-	240	440	240,3	122	8	-
9019452	-	260	480	260,3	132	8	114
9019456	-	280	520	280,3	145	8	-
9019460	-	300	540	300,3	145	8	-
9019464	-	320	580	320,4	155	10	190
9019468	-	340	620	340,4	170	10	-
9019472	-	360	640	360,4	170	10	-
9019476	-	380	670	380,4	175	10	285

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
