Подшипники роликовые радиальные с короткими цилиндрическими роликами с безбортовым внутренним кольцом и дистанционным кольцом

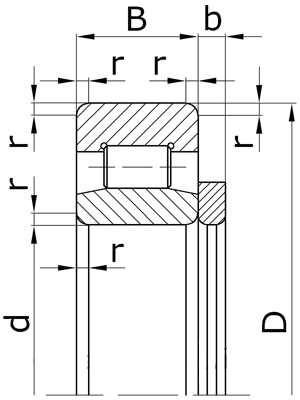

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
b - номинальная величина выступания дистанционного кольца за торец внутреннего кольца подшипника;
r - номинальная координата монтажной фаски.

1 2 3
Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B b r
Серия ширин 0, серия диаметров 3.
152320 - 100 215 47 13 4,0 -
Серия ширин 0, серия диаметров 5.
152532 - 160 290 80 14 4,0 -
152536 - 180 320 86 14 5,0 -
Серия ширин 0, серия диаметров 6.
152610 - 50 110 40 8 3,0 -
152616 - 80 170 58 11 3,5 -
152617 - 85 180 60 12 4,0 -
152618 - 90 190 64 12 4,0 -
152620 - 100 215 73 13 4,0 -
152624 - 120 260 86 14 4,0 -
152626 - 130 280 93 14 5,0 -
152630 - 150 320 108 15 5,0 -
152632 - 160 340 114 15 5,0 -
152634 - 170 360 120 15 5,0 -
Серия ширин 0, серия диаметров 7.
152732 - 160 320 108 15 5,0 -
Серия ширин 0, серия диаметров 8.
152832 - 160 300 84 15 4,0 -
152836 - 180 320 86 14 5,0 -
Серия ширин 0, серия диаметров 9.
152936 - 180 320 86 17 5,0 -
