Подшипники роликовые радиальные с короткими цилиндрическими роликами с однобортовым внутренним кольцом и фасонным упорным кольцом

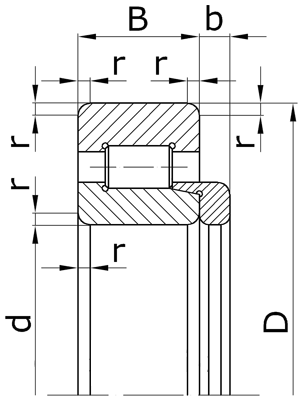

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
b - номинальная величина выступания фасонного упорного кольца за торец внутреннего кольца подшипника r - номинальная координата монтажной фаски.

1 2
Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B b r
Серия ширин 0, серия диаметров 3.
62304 - 20 52 15 4 2 0,15
62305 - 25 62 17 4 2 0,24
62306 - 30 72 19 5 2 0,36
62307 - 35 80 21 6 2,5 0,48
62308 - 40 90 23 7 2,5 0,66
62309 - 45 100 25 7 2,5 0,87
62310 - 50 110 27 8 3 1,15
62311 - 55 120 29 9 3 1,45
62312 - 60 130 31 9 3,5 1,85
62313 - 65 140 33 10 3,5 2,25
62314 - 70 150 35 10 3,5 2,75
62315 - 75 160 37 11 3,5 3,25
62316 - 80 170 39 11 3,5 3,90
62317 - 85 180 41 12 4 4,50
62318 - 90 190 43 12 4 5,40
62320 - 100 215 47 13 4 7,70
62322 - 110 240 50 14 4 10,5
62324 - 120 260 55 14 4 13,0
62326 - 130 280 58 14 5 16,5
62328 - 140 300 62 15 5 20,0
62330 - 150 320 65 15 5 27,0
Серия ширин 0, серия диаметров 4.
62406 - 30 90 23 7 2,5 0,75
62407 - 35 100 25 8 2,5 1,00
62408 - 40 110 27 8 3 1,30
62409 - 45 120 29 8 3 1,65
62410 - 50 130 31 9 3,5 2,00
62411 - 55 140 33 10 3,5 2,50
62412 - 60 150 35 10 3,5 3,00
62413 - 65 160 37 11 3,5 3,60
62414 - 70 180 42 12 4 5,25
62415 - 75 190 45 13 4 6,25
62416 - 80 200 48 13 4 7,30
62417 - 85 210 52 14 5 8,70
62418 - 90 225 54 14 5 10,5
62420 - 100 250 58 16 5 14,0
62422 - 110 280 65 17 5 20,0
62424 - 120 310 72 17 6 28,0
62426 - 130 240 78 18 6 36,1
62428 - 140 360 82 18 6 46,8
62430 - 150 380 85 20 6 53,3
Серия ширин 0, серия диаметров 6.
62610 - 50 110 40 8 3,0 1,700
62611 - 55 120 43 9 3,0 2,100
62612 - 60 130 46 9 3,5 2,700
62613 - 65 140 48 10 3,5 3,250
62614 - 70 150 51 10 3,5 3,950
62615 - 75 160 55 11 3,5 4,850
62616 - 80 170 58 11 3,5 5,850
62617 - 85 180 60 12 4,0 6,600
62618 - 90 190 64 12 4,0 7,900
62620 - 100 215 73 13 4,0 12,00
62622 - 110 240 80 14 4,0 19,00
62624 - 120 260 86 14 4,0 24,00
62626 - 130 280 93 14 5,0 30,00
62628 - 140 300 102 15 5,0 37,50
62630 - 150 320 108 15 5,0 45,00
62632 - 160 340 114 15 5,0 53,50
62634 - 170 360 120 15 5,0 62,50
62636 - 180 380 126 - 5,0 73,00

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
