Подшипники роликовые радиальные сферические двухрядные со стяжной втулкой - подшипник—Шариковые и роликовые подшипники
Главная > Подшипники роликовые радиальные сферические двухрядные со стяжной втулкой

Подшипники роликовые радиальные сферические двухрядные со стяжной втулкой

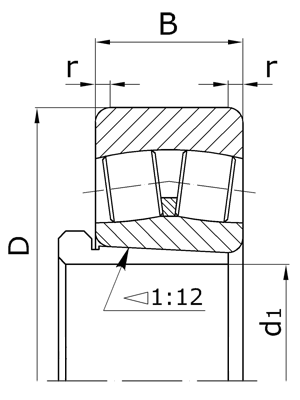

d1 - номинальный диаметр отверстия стяжной втулки;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски.

1 2
Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d1 D B r
Серия ширин 0, серия диаметров 5.
753507 22208EK+AH308 35 80 23 2,0 -
753508 22209EK+AH309 40 85 23 2,0 -
753509 22210EK+AH310X 45 90 23 2,0 -
753510 22211EK+AH311X 50 100 25 2,5 -
753511 22212EK+AH312X 55 110 28 2,5 -
753512 22213EK+AH313 60 120 31 2,5 -
753513 22214EK+AH314 65 125 31 2,5 -
753514 22215EK+AH315 70 130 31 2,5 -
753515 22216EK+AH316 75 140 33 3,0 -
753516 22217EK+AH317X 80 150 36 3,0 -
753517 22218EK+AH318X 85 160 40 3,0 -
753519 22220EK+AH320X 95 180 46 3,5 -
753521 22222EK+AH322X 105 200 53 3,5 -
753523Н 22224EK+AH324X 115 215 58 3,5 -
753525Н 22226EK+AH326X 125 230 64 4,0 -
753527Н 22228CCK/W33+AH328X 135 250 68 4,0 -
753529Н 22230CCK/W33+AH330X 145 270 73 4,0 -
753530Н 22232CCK/W33+AH332 150 290 80 4,0 -
753532Н 22234CCK/W33+AH334 160 310 86 5,0 -
753534Н 22236CCK/W33+AH2236 170 320 86 5,0 -
753536Н 22238CCK/W33+AH2238 180 340 92 5,0 -
753538Н 22240CCK/W33+AH2240 190 360 98 5,0 -
753540Н 22244CCK/W33+AH2244 200 400 108 5,0 -
Серия ширин 0, серия диаметров 6.
753607 22308EK+AH2308 35 90 33 2,5 -
753608 22309EK+AH2309 40 100 36 2,5 -
753609 22310EK+AH2310X 45 110 40 3,0 -
753610 22311EK+AH2311X 50 120 43 3,0 -
753611 22312EK+AH2312X 55 130 46 3,5 -
753612 22313EK+AH2313 60 140 48 3,5 -
753613 22314EK+AH2314X 65 150 51 3,5 -
753614 22315EK+AH2315X 70 160 55 3,5 -
753615 22316EK+AH2316X 75 170 58 3,5 -
753616 22317EK+AH2317X 80 180 60 4,0 -
753617 22318EK+AH2318X 85 190 64 4,0 -
753619Н 22320EK+AH2320X 95 215 73 4,0 -
753621Н 22322EK+AH2322X 105 240 80 4,0 -
753623Н 22324CCK/W33+AH2324X 115 260 86 4,0 -
753625Н 22326CCK/W33+AH2326X 125 280 93 5,0 -
753627Н 22328CCK/W33+AH2328X 135 300 102 5,0 -
753630Н 22332CCK/W33+AH2332 150 340 114 5,0 -
753632Н 22334CCK/W33+AH2334 160 360 120 5,0 -
753634Н 22336CCK/W33+AH2336 170 380 126 5,0 -
753636Н 22338CCK/W33+AH2338 180 400 132 6,0 -
753638Н 22340CCK/W33+AH2340 190 420 138 6,0 -
753640Н 22344CCK/W33+AH2344 200 460 145 6,0 -
753644Н 22348CCK/W33+AH2348 220 500 155 6,0 -
753648Н 22352CCK/W33+AH2352 240 540 165 8,0 -
753652Н 22356CCK/W33+AH2356 260 580 175 8,0 -
