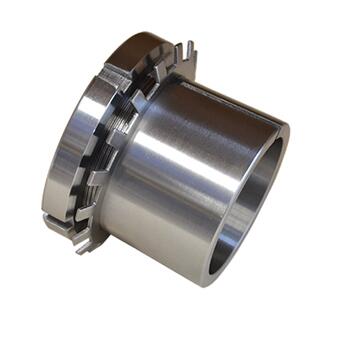

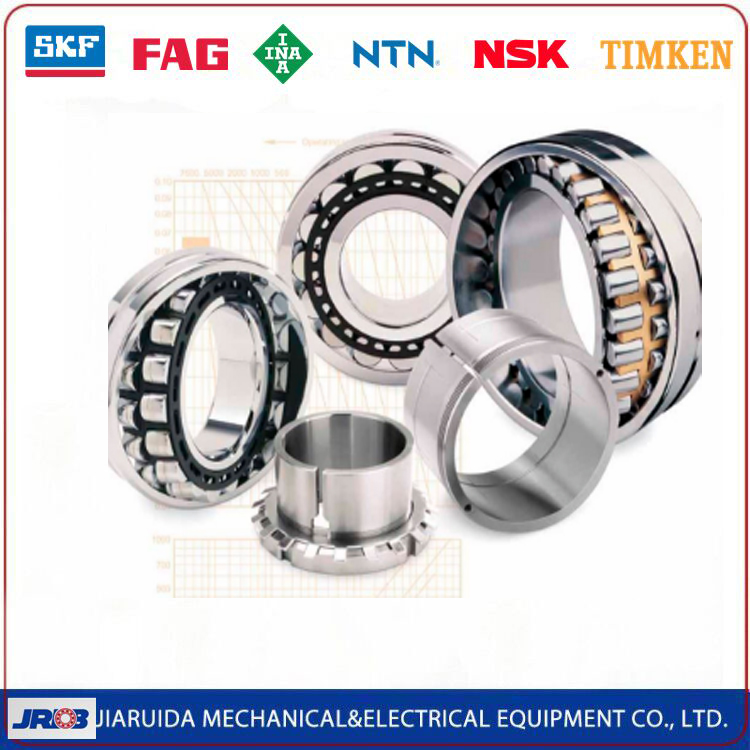

Подшипники роликовые радиальные сферические двухрядные с закрепительной втулкой

d1 - номинальный диаметр отверстия закрепительной втулки;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски.

1 2
Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d1 D B r
Серия ширин 0, серия диаметров 5.
13508 - 40 85 23 2,0 -
13509 - 45 90 23 2,0 -
13510 - 50 100 25 2,5 -
13512 - 60 120 31 2,5 -
13514 22216K+H316 70 140 33 3,0 3,2
13516 22218K+H318 80 160 40 3,0 4,8
13518 22220K+H320 90 180 46 3,5 6,7
13520 22222K+H322 100 200 53 3,5 9,6
13522 22224K+H3124 110 215 58 3,5 11,5
13523 22226K+H3126 115 230 64 4,0 14,5
13525 22228K+H3128 125 250 68 4,0 19
13528 22232K+H3132 140 290 80 4,0 30
13530 22234K+H3134 150 310 86 5,0 35
13532 22236K+H3136 160 320 86 5,0 39
13534 22238K+H3138 170 340 92 5,0 47
13536 22240K+H3140 180 360 98 5,0 59
Серия ширин 0, серия диаметров 6.
13608 - 40 100 38 2,5 -
13609 - 45 110 40 3,0 -
13610 - 50 120 43 3,0 -
13611 22312K+H2312 55 130 46 3,5 3,5
13612 - 60 140 48 3,5 -
13613 - 65 160 55 3,5 -
13614 22316K+H2316 70 170 58 3,5 7,7
13616 - 80 190 64 4,0 -
13618 22320K+H2320 90 215 73 4,0 15
13620 22322K+H2322 100 240 80 4,0 20
13622 22324K+H2324 110 260 86 4,0 26,5
13625 - 125 300 102 5,0 -
13628 22332K+H2332 140 340 114 5,0 59
13630 22334K+H2334 150 360 120 5,0 69
13632 - 160 380 126 5,0 -
13634 22338K+H2338 170 400 132 6,0 92
13636 22340K+H2340 180 420 138 6,0 106

Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
