Подшипники роликовые игольчатые с наружным кольцом со сквозным отверстием без сепаратора (94Х/ХХ)

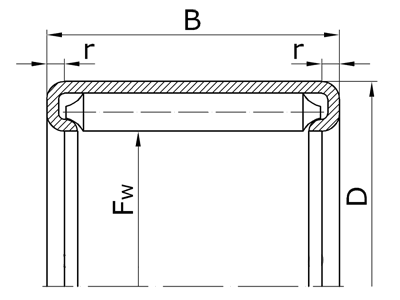

Fw - номинальный диаметр окружности, вписанный в комплект тел качения;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски.

941/6

941/7

941/10

941/12

941/15

941/17

1 2 Next »

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	Fw	D	B	r	Масса, кг
Размерная серия 941.
941/6	-	6	10	7	0,8	-
941/7	-	7	12	8	1,0	-
941/10	-	10	16	10	1,2	-
941/12	-	12	17	12	1,2	-
941/15	-	15	20	12	1,2	-
941/17	-	17	23	14	1,2	-
941/20	-	20	26	14	1,2	-
941/25	-	25	32	16	1,2	-
941/30	-	30	38	16	1,5	-
Размерная серия 942.
942/8	-	8	14	12	1,2	-
942/15	-	15	20	16	1,2	-
942/20	HN2020	20	26	20	1,2	0,030
942/25	-	25	32	22	1,2	-
942/30	-	30	38	24	1,5	-
942/32	-	32	40	24	1,5	-
942/35	-	35	43	25	1,5	-
942/40	-	40	50	32	2,0	-
Размерная серия 943.
943/10	-	10	16	17	1,2	-
943/20	-	20	26	25	1,2	-
943/25	-	25	32	25	1,2	-
943/30	-	30	38	32	1,5	-
943/35	-	35	43	32	1,5	-
943/40	-	40	50	38	2,0	-
943/45	-	45	55	38	2,0	-
943/50	-	50	60	38	2,0	-

Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
