Подшипники роликовые радиальные игольчатые однорядные с наружным и внутренним кольцами с сепаратором

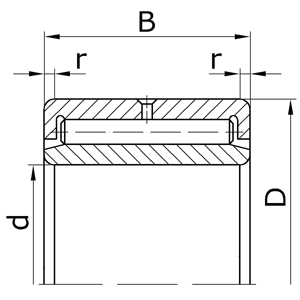

d - диаметр отверстия внутреннего кольца подшипника;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски.

1 2
Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 4, серия диаметров 1.
4244103 - 17 35 18 0,5 0,098
4244104 - 20 42 22 1,0 0,176
4244105 - 25 47 22 1,0 0,200
4244106 - 30 55 25 1,5 0,311
4244107 - 35 62 27 1,5 0,419
4244108 - 40 68 28 1,5 0,495
4244109 - 45 75 30 1,5 0,631
4244110 - 50 80 30 1,5 0,687
4244111 - 55 90 35 2,0 0,965
4244112 - 60 95 35 2,0 1,113
4244113 - 65 100 35 2,0 1,187
4244114 - 70 110 40 2,0 1,740
4244115 - 75 115 40 2,0 1,800
4244116 - 80 125 45 2,0 2,460
4244117 - 85 130 45 2,0 2,580
Серия ширин 4, серия диаметров 8.
4244820 - 100 125 25 1,5 0,820
4244822 - 110 140 30 1,5 1,180
4244824 - 120 150 30 1,5 1,280
4244826 - 130 165 35 2,0 1,940
4244828 - 140 175 35 2,0 2,080
4244830 - 150 190 40 2,0 2,980
4244832 - 160 200 40 2,0 3,260
4244834 - 170 215 45 2,0 4,420
4244836 - 180 225 45 2,0 4,630
4244838 - 190 240 50 2,5 6,120
4244840 - 200 250 50 2,5 6,450
4244844 - 220 270 50 2,5 7,110
4244848 - 240 300 60 3,0 11,10
4244852 - 260 320 60 3,0 11,90
4244856 - 280 350 69 3,0 17,70
4244860 - 300 380 80 3,5 25,00
4244864 - 320 400 80 3,5 26,40
4244868 - 340 420 80 3,5 27,60
4244872 - 360 440 80 3,5 29,40
Серия ширин 4, серия диаметров 9.
4244900 - 10 22 13 0,5 0,025
4244901 - 12 24 13 0,5 0,028
4244902 - 15 28 13 0,5 0,037
4244903 - 17 30 13 0,5 0,040
4244904 - 20 37 17 0,5 0,081
42449/22 - 22 39 17 0,5 0,087
4244905 - 25 42 17 0,5 0,095
42449/28 - 28 45 17 0,5 0,106
4244906 - 30 47 17 0,5 0,110
42449/32 - 32 52 20 1,0 0,166
4244907 - 35 55 20 1,0 0,181
4244908 - 40 62 22 1,0 0,256
4244909 - 45 68 22 1,0 0,294
4244910 - 50 72 22 1,0 0,300
4244911 - 55 80 25 1,5 0,435
4244912 - 60 85 25 1,5 0,465
4244913 - 65 90 25 1,5 0,490
4244914 - 70 100 30 1,5 0,796
4244915 - 75 105 30 1,5 0,842
4244916 - 80 110 30 1,5 0,890
4244917 - 85 120 35 2,0 1,490
4244918 - 90 125 35 2,0 1,570
4244920 - 100 140 40 2,0 2,310
4244922 - 110 150 40 2,0 2,490
4244924 - 120 165 45 2,0 3,350
4244926 - 130 180 50 2,5 4,660
4244928 - 140 190 50 2,5 4,970
4244930 - 150 210 60 3,0 7,300
4244932 - 160 220 60 3,0 8,180

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
