Подшипники роликовые радиальные игольчатые однорядные без внутреннего кольца и без сепаратора

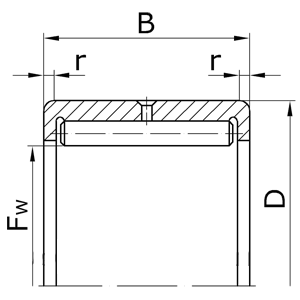

Fw - номинальный диаметр окружности, вписанный в комплект тел качения;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
B - номинальная ширина подшипника;
r - номинальная координата монтажной фаски.

1 2
Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное Fw D B r
Серия ширин 4, серия диаметров 1.
4024103 - 24 35 18 0,5 0,067
4024104 - 28 42 22 1,0 0,124
4024105 - 34 47 22 1,0 0,134
4024106 - 40 55 25 1,5 0,202
4024107 - 46 62 27 1,5 0,272
4024108 - 52 68 28 1,5 0,306
4024109 - 58 75 30 1,5 0,385
4024110 - 62 80 30 1,5 0,440
4024111 - 70 90 35 2,0 0,600
4024112 - 75 95 35 2,0 0,692
4024113 - 80 100 35 2,0 0,724
4024114 - 88 110 40 2,0 1,040
4024115 - 92 115 40 2,0 1,100
4024116 - 100 125 45 2,0 1,460
4024117 - 105 130 45 2,0 1,500
Серия ширин 4, серия диаметров 8.
4024820 - 110 125 25 1,5 0,510
4024822 - 120 140 30 1,5 0,772
4024824 - 130 150 30 1,5 0,832
4024826 - 145 165 35 2,0 1,070
4024828 - 155 175 35 2,0 1,160
4024830 - 165 190 40 2,0 1,850
4024832 - 175 200 40 2,0 2,050
4024834 - 185 215 45 2,0 2,970
4024836 - 195 225 45 2,0 3,100
4024838 - 210 240 50 2,5 3,700
4024840 - 220 250 50 2,5 3,890
4024844 - 240 270 50 2,5 4,310
4024848 - 265 300 60 3,0 6,500
4024852 - 285 320 60 3,0 6,920
4024856 - 305 350 69 3,0 11,50
4024860 - 330 380 80 3,5 15,70
4024864 - 350 400 80 3,5 16,60
4024868 - 370 420 80 3,5 17,50
4024872 - 390 440 80 3,5 18,50
Серия ширин 4, серия диаметров 9.
4024900 - 14 22 13 0,5 0,017
4024901 - 16 24 13 0,5 0,019
4024902 - 20 28 13 0,5 0,023
4024903 - 22 30 13 0,5 0,025
4024904 - 25 37 17 0,5 0,059
40249/22 - 28 39 17 0,5 0,057
4024905 - 30 42 17 0,5 0,068
40249/28 - 32 45 17 0,5 0,081
4024906 - 35 47 17 0,5 0,077
40249/32 - 40 52 20 1,0 0,099
4024907 - 42 55 20 1,0 0,117
4024908 - 48 62 22 1,0 0,161
4024909 - 52 68 22 1,0 0,165
4024910 - 58 72 22 1,0 0,167
4024911 - 63 80 25 1,5 0,262
4024912 - 68 85 25 1,5 0,276
4024913 - 72 90 25 1,5 0,293
4024914 - 80 100 30 1,5 0,530
4024915 - 85 105 30 1,5 0,559
4024916 - 90 110 30 1,5 0,687
4024917 - 100 120 35 2,0 0,890
4024918 - 105 125 35 2,0 0,936
4024920 - 115 140 40 2,0 1,510
4024922 - 125 150 40 2,0 1,620
4024924 - 135 165 45 2,0 2,290
4024926 - 150 180 50 2,5 2,940
4024928 - 160 190 50 2,5 3,130
4024930 - 175 210 60 3,0 4,500
4024932 - 185 220 60 3,0 5,060

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
