Подшипники роликовые конические однорядные повышенной грузоподъемности с большим углом конуса

d - номинальный диаметр отверстия внутреннего кольца;
D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;
T - номинальная монтажная высота подшипника;
B - номинальная ширина наружного кольца подшипника;
c - номинальная ширина внутреннего кольца подшипника;
r - номинальная координата монтажной фаски;
? - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм						Масса, кг
по ГОСТу	международное	d	D	T	c	B	r	Масса, кг
Серия ширин 0, серия диаметров 6.
27606А	32306B	30	72	28,75	27	23	1,5	0,60
27607А	32307B	35	80	32,75	31	25	2,0	0,80
27608А	32308B	40	90	35,25	33	27	2,0	1,15
27609А	32309B	45	100	38,25	36	30	2,0	1,47
27610А	32310B	50	110	42,25	40	33	2,5	1,96
27611А	32311B	55	120	45,50	43	35	2,5	2,54
27612А	32312B	60	130	48,50	46	37	3,0	2,80
27613А	32313B	65	140	51	48	39	3,0	3,75
27614А	32314B	70	150	54	51	42	3,0	4,56
27615А	32315B	75	160	58	55	45	3,0	5,55
27616А	32316B	80	170	61,50	58	48	3,0	5,70
27617А	32317B	85	180	63,50	60	49	4,0	7,50
Серия ширин 1, серия диаметров 3.
1027305А	31305J	25	62	18,25	17	13	1,5	0,274
1027306А	31306J	30	72	20,75	19	14	1,5	0,399
1027307А	31307J	35	80	22,75	21	15	2,0	0,533
1027308А	31308J	40	90	25,25	23	17	2,0	0,747
1027309А	31309J	45	100	27,25	25	18	2,0	0,997
1027310А	31310J	50	110	29,25	27	19	2,5	1,270
1027311А	31311J	55	120	31,50	29	21	2,5	1,620
1027312А	31312J	60	130	33,50	31	22	3,0	2,010
1027313А	31313J	65	140	36	33	23	3,0	2,470
1027314А	31314J	70	150	38	35	25	3,0	3,010
1027315А	31315J	75	160	40	37	26	3,0	3,540
1027316А	31316J	80	170	42,50	39	27	3,0	4,200
1027317А	31317J	85	180	44,50	41	28	4,0	5,100
1027318А	31318J	90	190	46,50	43	30	4,0	5,900
1027319А	31319J	95	200	49,50	45	32	4,0	6,950
1027320А	31320J	100	215	56,50	51	35	4,0	9,070
1027321А	-	105	225	58	53	36	4,0	10,20
1027322А	31322J	110	240	63	57	38	4,0	12,60
1027324А	31324J	120	260	68	62	42	4,0	16,10
1027326А	-	130	280	72	66	44	5,0	19,50
1027328А	31328J	140	300	77	70	47	5,0	24,50
1027330А	31330J	150	320	82	75	50	5,0	29,50

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.

Подшипники роликовые конические однорядные повышенной грузоподъемности с большим углом конуса

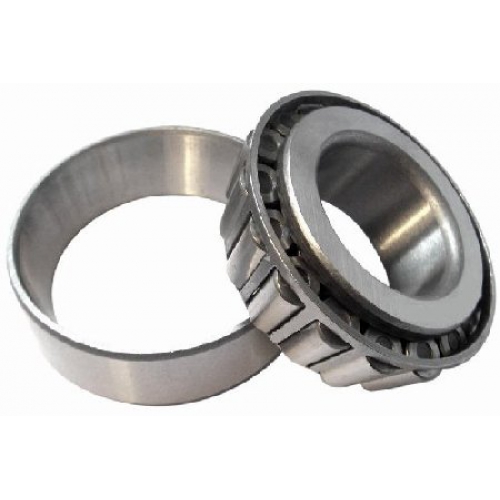

27606А

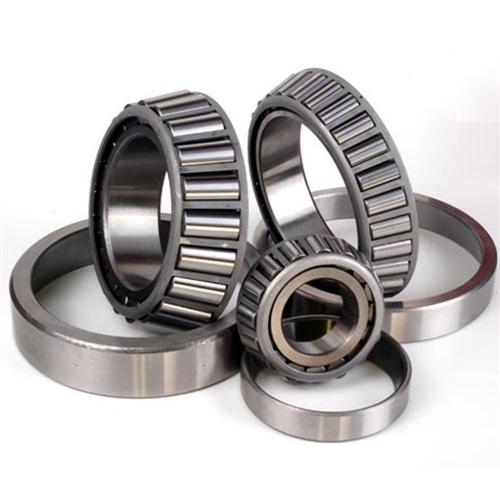

27607А

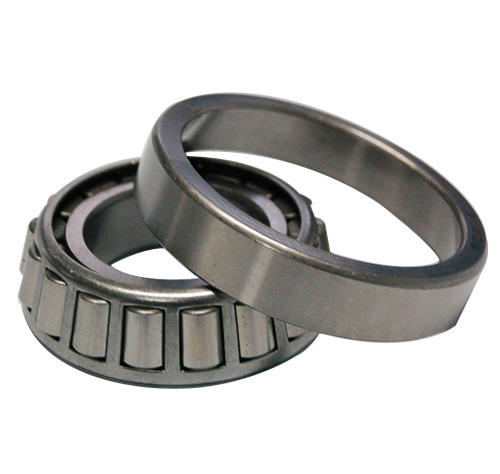

27608А

27609А

27610А

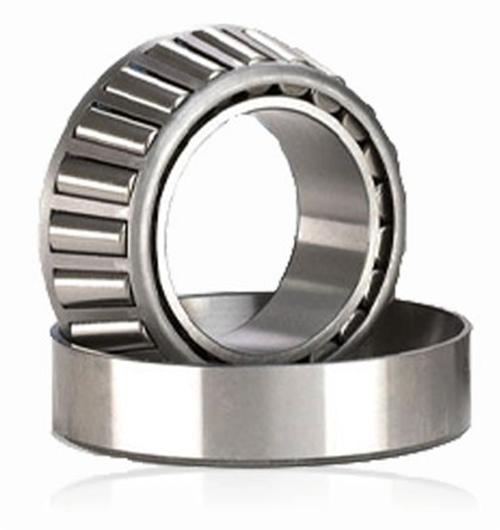

27611А
