Характеристики подшипника 9039248
Параметр	Обозначение	Значение	Единицы
Диаметр отверстия тугого кольца	d	240	мм
Наружный диаметр тугого кольца	d₁	330	мм
Наружный диаметр свободного кольца	D	340	мм
Диаметр отверстия свободного кольца	D₁	283	мм
Расстояние от торца тугого кольца до центра радиуса сферы	S	130	мм
Высота подшипника	T	60	мм
Высота свободного кольца	t	30	мм
Радиус монтажной фаски подшипника	r	2,1	мм
Статическая грузоподъемность	C₀	3450000	Н
Динамическая грузоподъемность	C	750000	Н
Масса подшипника	m	16,8	кг

Направление воспринимаемых нагрузок – осевое и радиальное. Условия контакта допускают более высокие скорости вращения, чем шариковые упорные подшипники.

Продукты

9039248

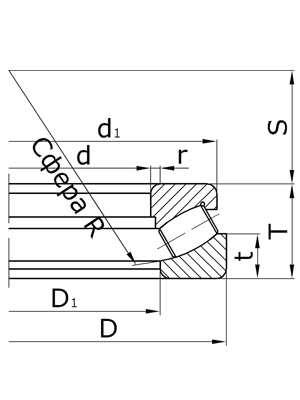

Чертеж
