3509 двухрядный роликовый радиальный сферический подшипник

Характеристики подшипника 3509
Параметр	Обозначение	Значение	Единицы
Внутренний диаметр подшипника	d	45	мм
Наружный диаметр подшипника	D	85	мм
Ширина подшипника	В	23	мм
Радиус монтажной фаски подшипника	r	2,0	мм
Статическая грузоподъемность	C₀	35000	Н
Динамическая грузоподъемность	C	64000	Н
Масса подшипника	m	0,60	кг

Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны. Осевое – до 25% неиспользованной допустимой радиальной нагрузки. Допускают значительный перекос внутреннего кольца (вала) относительно наружного кольца (корпуса).

Продукты

3509 двухрядный роликовый радиальный сферический подшипник

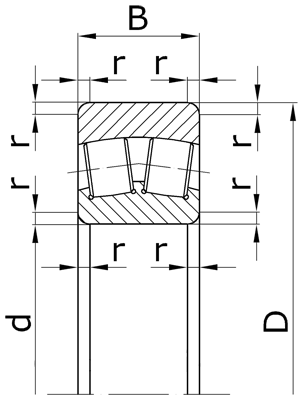

Чертеж
