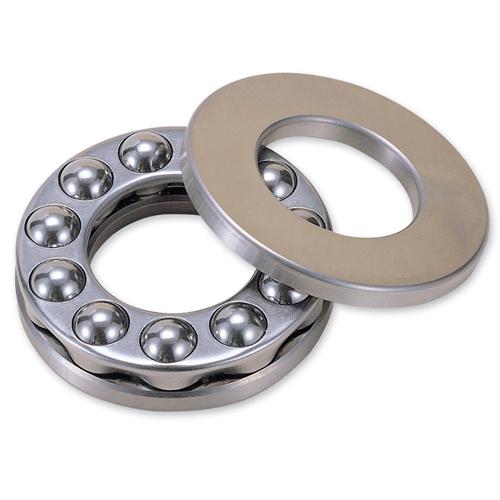

18434

Характеристики подшипника 18434
Параметр	Обозначение	Значение	Единицы
Диаметр отверстия тугого кольца	d	170	мм
Наружный диаметр тугого кольца	d₁	335	мм
Наружный диаметр свободного кольца	D	340	мм
Диаметр отверстия свободного кольца	D₁	174	мм
Наружный диаметр подкладного кольца	D₂	350	мм
Диаметр отверстия подкладного кольца	D₃	255	мм
Номинальная высота подкладного кольца	C₁	46	мм
Радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца	R	250	мм
Высота центра радиуса сферического опорного кольца	S	74	мм
Номинальная высота подшипника с подкладным кольцом	T₁	156	мм
Радиус монтажной фаски подшипника	r	6,0	мм
Статическая грузоподъемность	C₀	2100000	Н
Динамическая грузоподъемность	C	730000	Н
Масса подшипника	m	68,00	кг

Направление воспринимаемых нагрузок – осевое в одну сторону. Подкладное кольцо обеспечивает компенсацию непаралельности опорных поверхностей корпуса и заплечиков вала.
