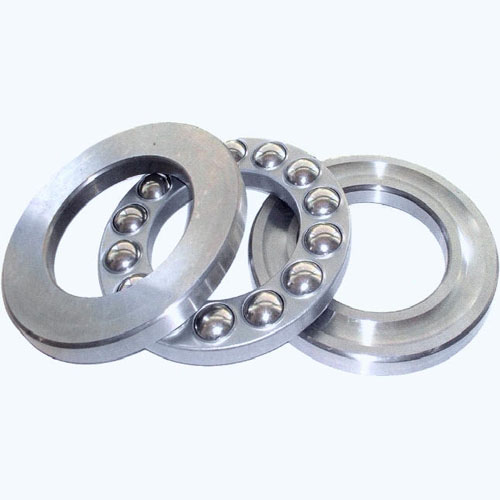

18324 или 53324+U324

Характеристики подшипника 18324
Параметр	Обозначение	Значение	Единицы
Диаметр отверстия тугого кольца	d	120	мм
Наружный диаметр тугого кольца	d₁	205	мм
Наружный диаметр свободного кольца	D	210	мм
Диаметр отверстия свободного кольца	D₁	123	мм
Наружный диаметр подкладного кольца	D₂	220	мм
Диаметр отверстия подкладного кольца	D₃	165	мм
Номинальная высота подкладного кольца	C₁	22	мм
Радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца	R	160	мм
Высота центра радиуса сферического опорного кольца	S	63	мм
Номинальная высота подшипника с подкладным кольцом	T₁	80	мм
Радиус монтажной фаски подшипника	r	3,5	мм
Статическая грузоподъемность	C₀	765000	Н
Динамическая грузоподъемность	C	325000	Н
Масса подшипника	m	12,60	кг

Направление воспринимаемых нагрузок – осевое в одну сторону. Подкладное кольцо обеспечивает компенсацию непаралельности опорных поверхностей корпуса и заплечиков вала.
