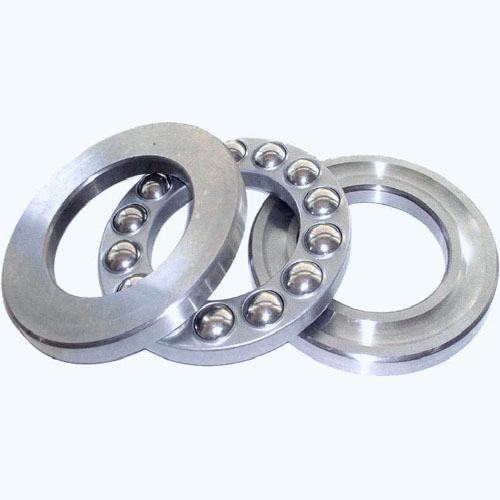

18309 или 53309+U309

Характеристики подшипника 18309
Параметр	Обозначение	Значение	Единицы
Диаметр отверстия тугого кольца	d	45	мм
Наружный диаметр тугого кольца	d₁	85	мм
Наружный диаметр свободного кольца	D	85	мм
Диаметр отверстия свободного кольца	D₁	47	мм
Наружный диаметр подкладного кольца	D₂	90	мм
Диаметр отверстия подкладного кольца	D₃	65	мм
Номинальная высота подкладного кольца	C₁	10	мм
Радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца	R	64	мм
Высота центра радиуса сферического опорного кольца	S	25	мм
Номинальная высота подшипника с подкладным кольцом	T₁	33	мм
Радиус монтажной фаски подшипника	r	1,5	мм
Статическая грузоподъемность	C₀	118000	Н
Динамическая грузоподъемность	C	75000	Н
Масса подшипника	m	0,830	кг

Направление воспринимаемых нагрузок – осевое в одну сторону. Подкладное кольцо обеспечивает компенсацию непаралельности опорных поверхностей корпуса и заплечиков вала.
