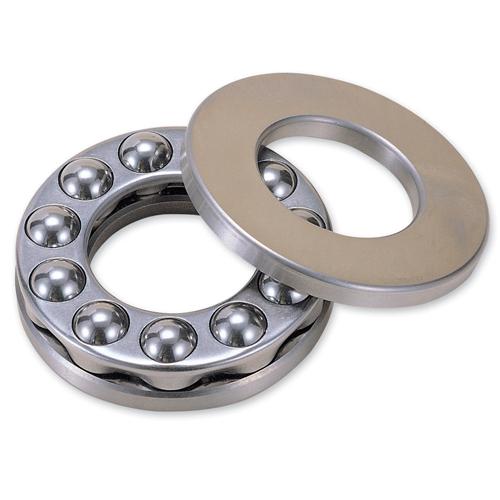

18234

Характеристики подшипника 18234
Параметр	Обозначение	Значение	Единицы
Диаметр отверстия тугого кольца	d	170	мм
Наружный диаметр тугого кольца	d₁	237	мм
Наружный диаметр свободного кольца	D	240	мм
Диаметр отверстия свободного кольца	D₁	173	мм
Наружный диаметр подкладного кольца	D₂	250	мм
Диаметр отверстия подкладного кольца	D₃	200	мм
Номинальная высота подкладного кольца	C₁	21,5	мм
Радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца	R	180	мм
Высота центра радиуса сферического опорного кольца	S	91	мм
Номинальная высота подшипника с подкладным кольцом	T₁	65	мм
Радиус монтажной фаски подшипника	r	2,5	мм
Статическая грузоподъемность	C₀	780000	Н
Динамическая грузоподъемность	C	285000	Н
Масса подшипника	m	10,07	кг

Направление воспринимаемых нагрузок – осевое в одну сторону. Подкладное кольцо обеспечивает компенсацию непаралельности опорных поверхностей корпуса и заплечиков вала.
