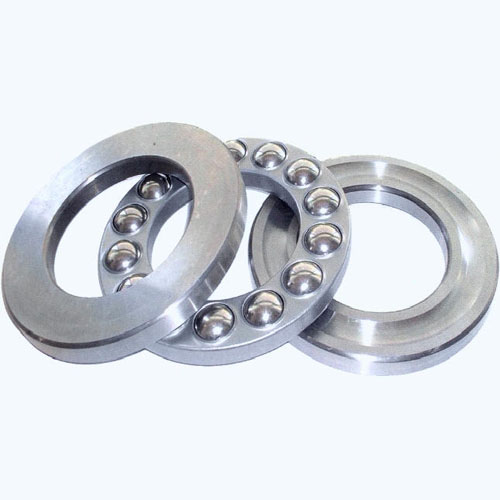

18224 или 53224+U224

Характеристики подшипника 18224
Параметр	Обозначение	Значение	Единицы
Диаметр отверстия тугого кольца	d	120	мм
Наружный диаметр тугого кольца	d₁	170	мм
Наружный диаметр свободного кольца	D	170	мм
Диаметр отверстия свободного кольца	D₁	123	мм
Наружный диаметр подкладного кольца	D₂	175	мм
Диаметр отверстия подкладного кольца	D₃	145	мм
Номинальная высота подкладного кольца	C₁	15	мм
Радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца	R	125	мм
Высота центра радиуса сферического опорного кольца	S	61	мм
Номинальная высота подшипника с подкладным кольцом	T₁	46	мм
Радиус монтажной фаски подшипника	r	2,0	мм
Статическая грузоподъемность	C₀	335000	Н
Динамическая грузоподъемность	C	140000	Н
Масса подшипника	m	3,22	кг

Направление воспринимаемых нагрузок – осевое в одну сторону. Подкладное кольцо обеспечивает компенсацию непаралельности опорных поверхностей корпуса и заплечиков вала.
