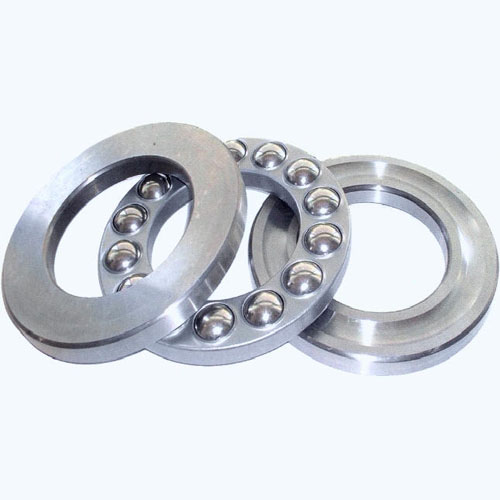

18220 или 53220+U220

Характеристики подшипника 18220
Параметр	Обозначение	Значение	Единицы
Диаметр отверстия тугого кольца	d	100	мм
Наружный диаметр тугого кольца	d₁	150	мм
Наружный диаметр свободного кольца	D	150	мм
Диаметр отверстия свободного кольца	D₁	103	мм
Наружный диаметр подкладного кольца	D₂	155	мм
Диаметр отверстия подкладного кольца	D₃	125	мм
Номинальная высота подкладного кольца	C₁	14	мм
Радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца	R	112	мм
Высота центра радиуса сферического опорного кольца	S	52	мм
Номинальная высота подшипника с подкладным кольцом	T₁	45	мм
Радиус монтажной фаски подшипника	r	2,0	мм
Статическая грузоподъемность	C₀	270000	Н
Динамическая грузоподъемность	C	122000	Н
Масса подшипника	m	2,72	кг

Направление воспринимаемых нагрузок – осевое в одну сторону. Подкладное кольцо обеспечивает компенсацию непаралельности опорных поверхностей корпуса и заплечиков вала.
