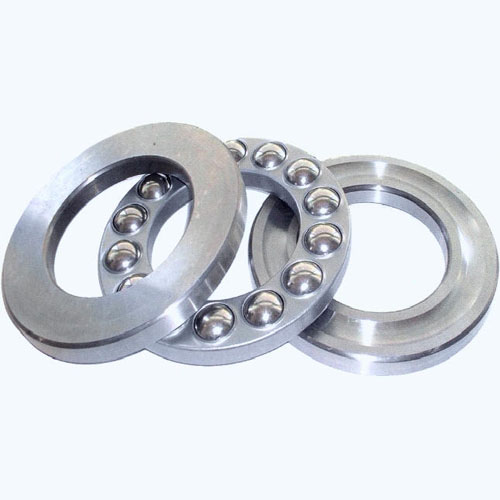

18209 или 53209+U209
Характеристики подшипника 18209
Параметр Обозначение Значение Единицы
Диаметр отверстия тугого кольца d 45 мм
Наружный диаметр тугого кольца d1 73 мм
Наружный диаметр свободного кольца D 73 мм
Диаметр отверстия свободного кольца D1 47 мм
Наружный диаметр подкладного кольца D2 78 мм
Диаметр отверстия подкладного кольца D3 60 мм
Номинальная высота подкладного кольца C1 7,5 мм
Радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца R 56 мм
Высота центра радиуса сферического опорного кольца S 26 мм
Номинальная высота подшипника с подкладным кольцом T1 24 мм
Радиус монтажной фаски подшипника r 1,5 мм
Статическая грузоподъемность C0 67000 Н
Динамическая грузоподъемность C 39000 Н
Масса подшипника m 0,388 кг


Направление воспринимаемых нагрузок – осевое в одну сторону. Подкладное кольцо обеспечивает компенсацию непаралельности опорных поверхностей корпуса и заплечиков вала.

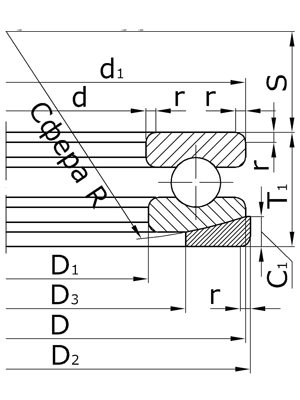

Чертеж

Чертеж
