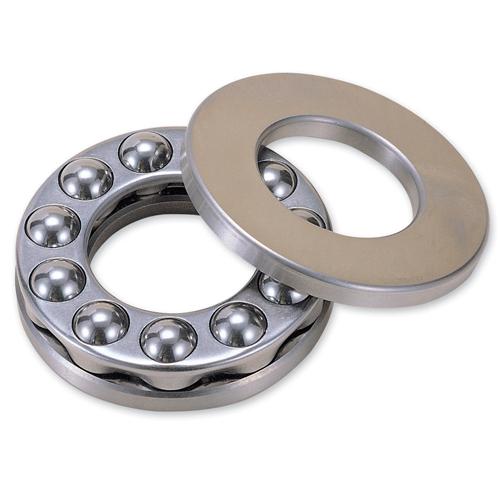

18208 или 53208+U208
Характеристики подшипника 18208
Параметр Обозначение Значение Единицы
Диаметр отверстия тугого кольца d 40 мм
Наружный диаметр тугого кольца d1 68 мм
Наружный диаметр свободного кольца D 68 мм
Диаметр отверстия свободного кольца D1 42 мм
Наружный диаметр подкладного кольца D2 72 мм
Диаметр отверстия подкладного кольца D3 55 мм
Номинальная высота подкладного кольца C1 7 мм
Радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца R 56 мм
Высота центра радиуса сферического опорного кольца S 28,5 мм
Номинальная высота подшипника с подкладным кольцом T1 23 мм
Радиус монтажной фаски подшипника r 1,5 мм
Статическая грузоподъемность C0 83000 Н
Динамическая грузоподъемность C 46500 Н
Масса подшипника m 0,350 кг


Направление воспринимаемых нагрузок – осевое в одну сторону. Подкладное кольцо обеспечивает компенсацию непаралельности опорных поверхностей корпуса и заплечиков вала.

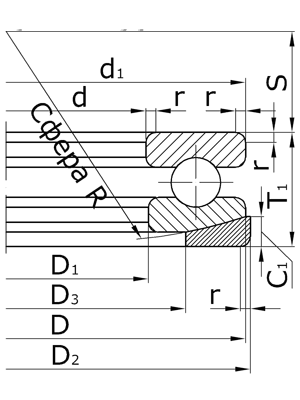

Чертеж

Чертеж
