18204 или 53204+U204
Характеристики подшипника 18204
Параметр Обозначение Значение Единицы
Диаметр отверстия тугого кольца d 20 мм
Наружный диаметр тугого кольца d1 40 мм
Наружный диаметр свободного кольца D 40 мм
Диаметр отверстия свободного кольца D1 22 мм
Наружный диаметр подкладного кольца D2 42 мм
Диаметр отверстия подкладного кольца D3 30 мм
Номинальная высота подкладного кольца C1 5 мм
Радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца R 36 мм
Высота центра радиуса сферического опорного кольца S 18 мм
Номинальная высота подшипника с подкладным кольцом T1 17 мм
Радиус монтажной фаски подшипника r 1,0 мм
Масса подшипника m 0,102 кг


Направление воспринимаемых нагрузок – осевое в одну сторону. Подкладное кольцо обеспечивает компенсацию непаралельности опорных поверхностей корпуса и заплечиков вала.

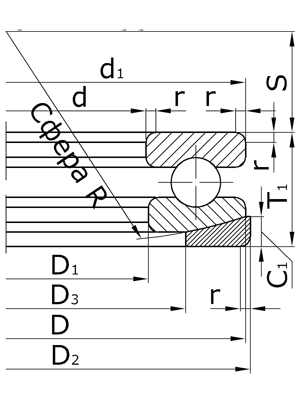

Чертеж

Чертеж
