18202 или 53202+U202
Характеристики подшипника 18202
Параметр Обозначение Значение Единицы
Диаметр отверстия тугого кольца d 15 мм
Наружный диаметр тугого кольца d1 32 мм
Наружный диаметр свободного кольца D 32 мм
Диаметр отверстия свободного кольца D1 17 мм
Наружный диаметр подкладного кольца D2 35 мм
Диаметр отверстия подкладного кольца D3 24 мм
Номинальная высота подкладного кольца C1 4 мм
Радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца R 28 мм
Высота центра радиуса сферического опорного кольца S 12 мм
Номинальная высота подшипника с подкладным кольцом T1 15 мм
Радиус монтажной фаски подшипника r 1,0 мм
Масса подшипника m 0,063 кг


Направление воспринимаемых нагрузок – осевое в одну сторону. Подкладное кольцо обеспечивает компенсацию непаралельности опорных поверхностей корпуса и заплечиков вала.

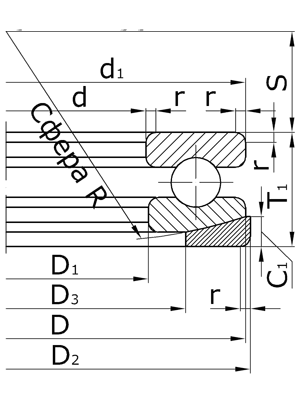

Чертеж

Чертеж
