13520 двухрядный роликовый радиальный сферический подшипник

Характеристики подшипника 13520
Параметр	Обозначение	Значение	Единицы
Номинальный внутренний диаметр втулки	d₁	100	мм
Наружный диаметр подшипника	D	200	мм
Ширина подшипника	В	53	мм
Радиус монтажной фаски подшипника	r	3,5	мм
Масса подшипника	m	9,6	кг

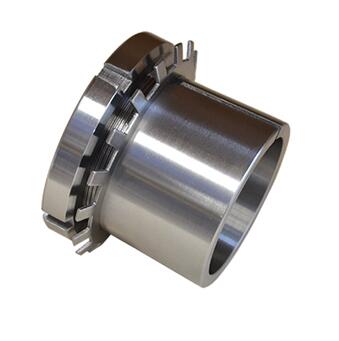

В комплект подшипника входит закрепительная втулка H322, или H322.

Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны. Осевое – до 25% неиспользованной допустимой радиальной нагрузки. Допускают значительный перекос внутреннего кольца (вала) относительно наружного кольца (корпуса).

Продукты

13520 двухрядный роликовый радиальный сферический подшипник

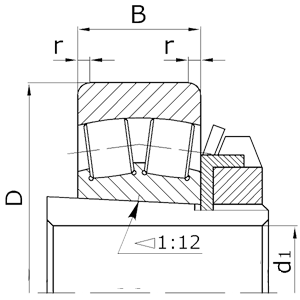

Чертеж
