13514 двухрядный роликовый радиальный сферический подшипник

Характеристики подшипника 13514
Параметр	Обозначение	Значение	Единицы
Номинальный внутренний диаметр втулки	d₁	70	мм
Наружный диаметр подшипника	D	140	мм
Ширина подшипника	В	33	мм
Радиус монтажной фаски подшипника	r	3,0	мм
Масса подшипника	m	3,2	кг

В комплект подшипника входит закрепительная втулка H316, или H316.

Направление воспринимаемых нагрузок – радиальное и осевое в обе стороны. Осевое – до 25% неиспользованной допустимой радиальной нагрузки. Допускают значительный перекос внутреннего кольца (вала) относительно наружного кольца (корпуса).

Продукты

13514 двухрядный роликовый радиальный сферический подшипник

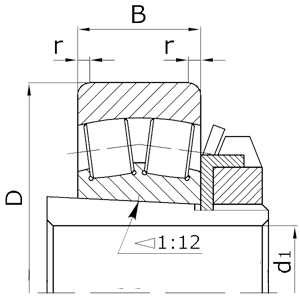

Чертеж
