Ш4

Характеристики подшипника Ш4
Параметр	Обозначение	Значение	Единицы
Внутренний диаметр подшипника	d	4	мм
Наружный диаметр подшипника	D	12	мм
Диаметр пересечения сферы с торцом кольца подшипника	d₁	6	мм
Диаметр сфер колец подшипника	d₂	8	мм
Ширина наружного кольца подшипника	В	3	мм
Ширина внутреннего кольца подшипника	c	5	мм
Радиус монтажной фаски подшипника	r	0,5	мм
Масса подшипника	m	0,003	кг

Направление воспринимаемых нагрузок – радиальное. Осевая нагрузка не должна превышать 10% допускаемой радиальной. Осевая нагрузка должна восприниматься с той стороны наружного кольца, на которой отсутствуют пазы.

Продукты

Ш4

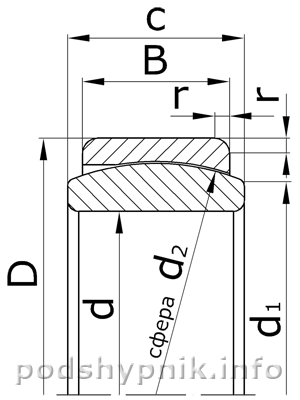

Чертеж
